产品说明

产品简介

PRODUCT INTRODUCTION

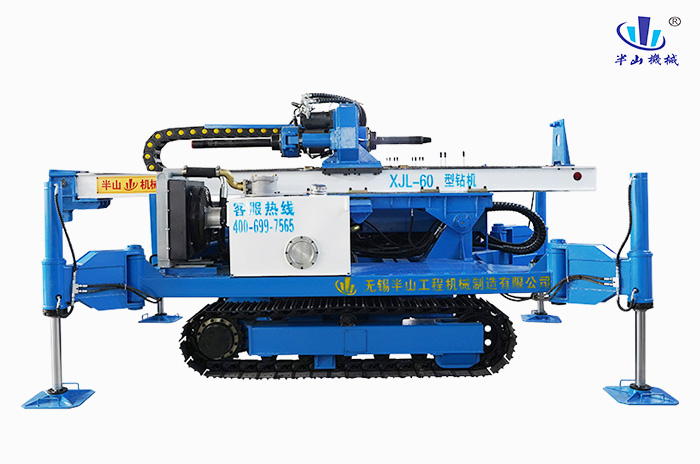

XJL-60型多功能钻机是无锡半山工程机械有限公司以现有的MGL系列钻机为基础，同时考虑到基础工程旋喷——锚固——抗浮锚杆，这一施工顺序开发的新型多功能钻机。  主要用途.1、软地基处理2、止水维幕3、 引孔施工 。
主要特点:
一.加装了可拆卸的10-13米副塔
1）旋喷施工时，可替代高架旋喷，减少拆卸钻具次数，省时省料，减少质量隐患。
2)抗浮锚杆施工时，可起吊锚杆，节省了吊机费用。
3)可拆卸的副塔，在斜锚索施工时，可拆卸，不影响钻机其它功能。
4)在短锚杆施工时，可一杆到底，省时省力。
二.大通孔回转器
1)通孔直径为92mm, 89钻杆可顺利通过。可达到三重旋喷施工及锚固施工。
2)也可使用普通的89钢管进行锚固施工。
3)液压卡盘结构，可以让钻具更换方便自由。不需更换过渡接头而烦恼。
4)大扭矩动力头，配合我司加强型旋喷钻具，可在大多数地层中旋喷施工不用引孔，大量节约成本和时间。
5）动力头可插入锚固芯管从而实现偏心跟管施工
三、履带行走
选用了接地比压大的履带底盘。即使在较软的地面，也能行走自如。
四、孔口导向装置
1）在旋喷施工时可方便拆卸钻具，同时达到施工的角度和垂直度。
2)在铺杆施工时，可提高钢管的受力情况，施工精度高。
3)孔口的转动机构，可减少对钻具的磨损。

主要技术参数 Main technical parameters
钻孔直径(mm)	Hole diameter(mm)	60φ73,φ89
钻孔深度(m)	Hole depth(m)	130~170
旋喷施工	Jet-grouting	单重Single，双重Double，三重Triple
成桩直径(mm)	Stake diameter(mm)	400~600,600~1200,800~1600
一次装接钻杆长度（m）	Length of joint pipe(m)	14-17
钻杆倾角(°)	Hole angle(°)	0~90
回转器输出转速(r/min)	Output speed of power head(r/min)	9、18、25、30、35、50、55、60、65、70、110、130
回转器输出扭矩(N.m)	Output torque of power head(N.m)	7500
回转器行程(mm)	Stroke of power head(mm)	3400
回转器提升力(kN)	Lifting force of power head(kN)	70
回转器提升速度(m/min)	Lifting speed of power head(m/min)	0~5(adjustable)/7/23/30
回转器加压力(kN)	Feeding force of power head(kN)	36
回转器加压速度(m/min)	Feeding speed of power head(m/min)	0~10(adjustable)/14/46/59
卷扬机提升力（KN）	Elevating power of winch(KN)	15
输入功率(电动机)(kW)	Input power(Electromotor)(kW)	55+18.5
运输状态(长*宽*高)(mm)	Dimension(L*W*H)(mm)	5400*2100*2200
重量(kg)	Weight(kg)	6300
